rc용 무선 전자스위치가 필요해서 찾아보니 품절이고 원하는 것은 판매하는 것이 없었다
만들어 볼까도 생각했지만 회로도도 없고해서 판매되는 것중에서 골라 간단히 개조하기로 했다
슬롭 부저 라고 무선조종 비행기 등이 눈에 안보이는 곳으로 추락했을 때에 조정기 키로 조작해서 수신기에 부착되있는 슬롭부저가 신호음을 울려주어 찾기 쉽게 해주는 단순한 장치이다.

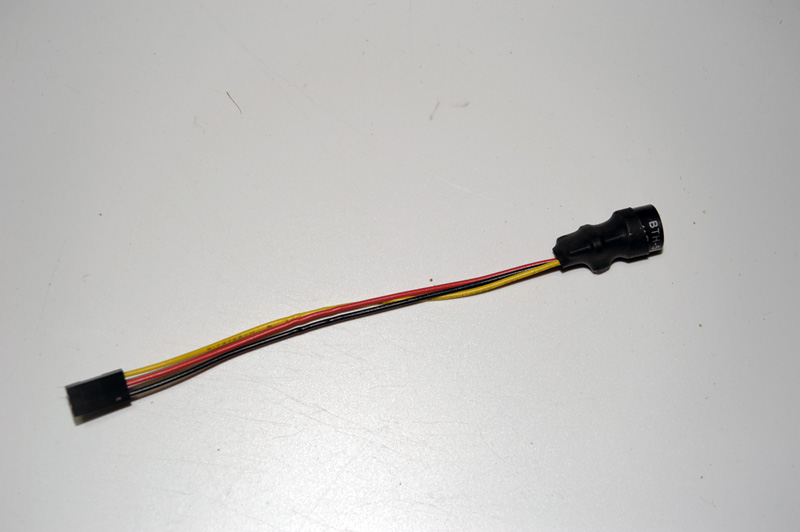

슬롭부저
이것도 물건이 없어서 찾다보니 옆동네에 있어 주문했는데 택배가 바로오는 게아니고
옆동네인데도 택배가 대전으로 내려갔다가 다시 서울로 배달되었다
아마 화물이 위에서 내려가고 아래서 올라오는 중간에서 올라오는 화물과 내려가는 화물을 서로 주고 받아 다시 올라와 배송지로 오는것 같았다

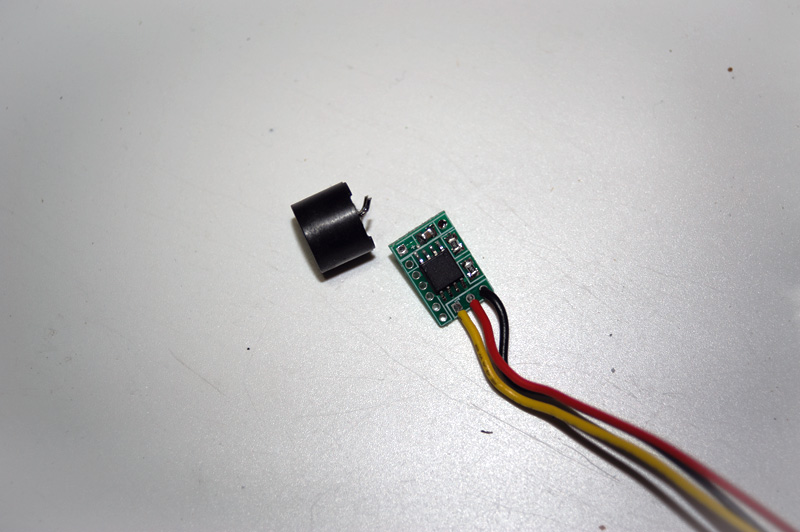

수축튜뷰를 제거하고 앞쪽의 부저를 인두로 납을 제거하고 부저를 분리한다

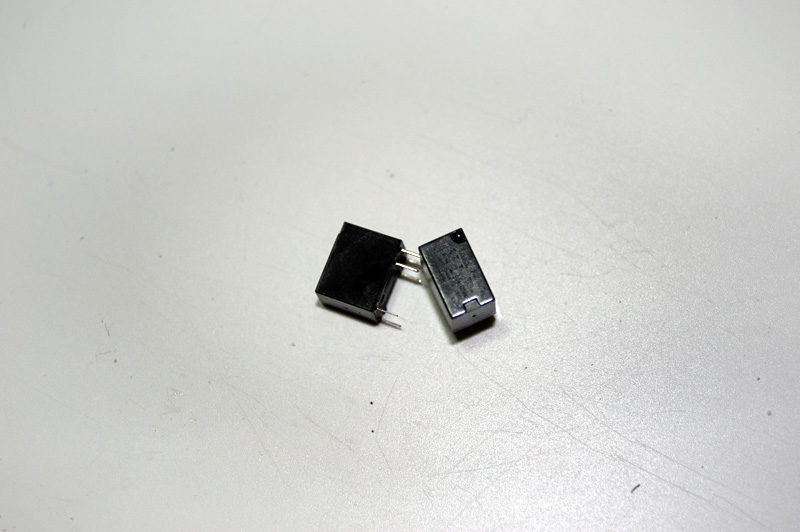

dc 5v 소형 릴레이를 준비한다
이 릴레이는 릴레이 전원은 중앙이고 멀리있는 두발이 0이고 전원에서 가까운게 1과 2이다

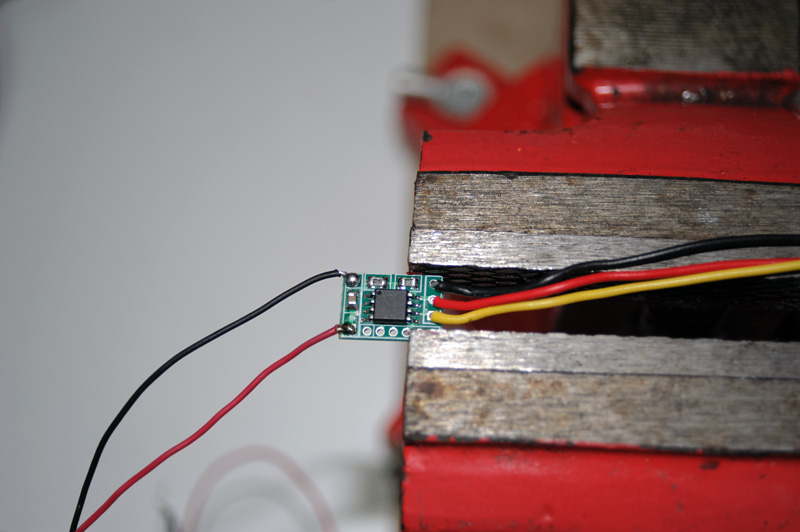

리드선을 부저 있던 자리에 납땜해준다
수축튜뷰로 간단히 마무리해준다

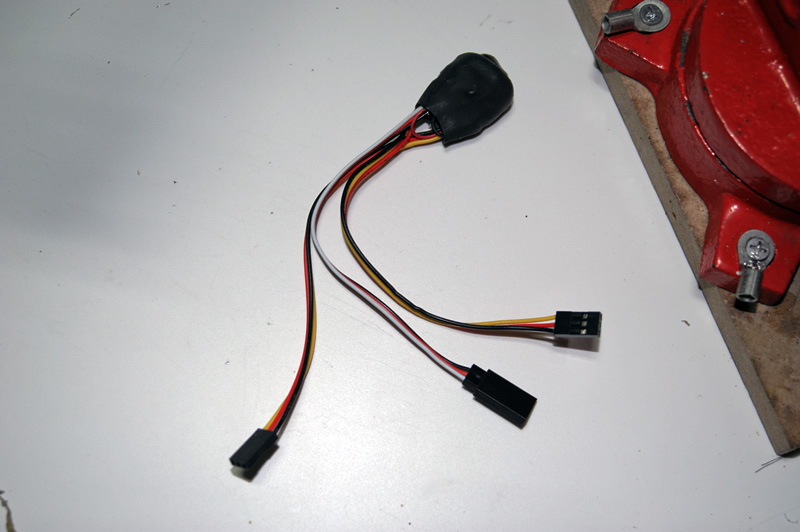

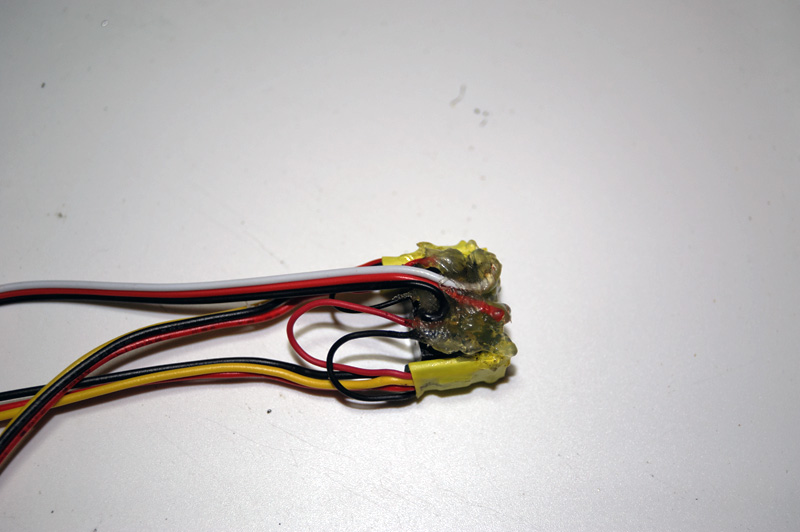

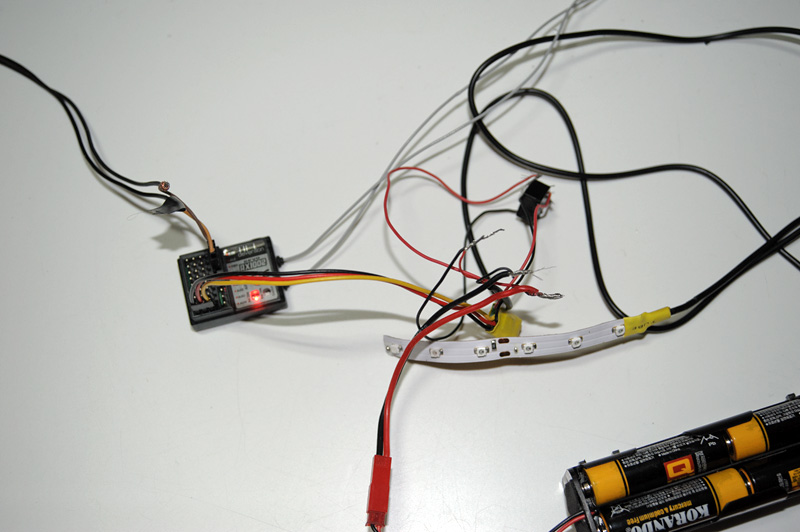

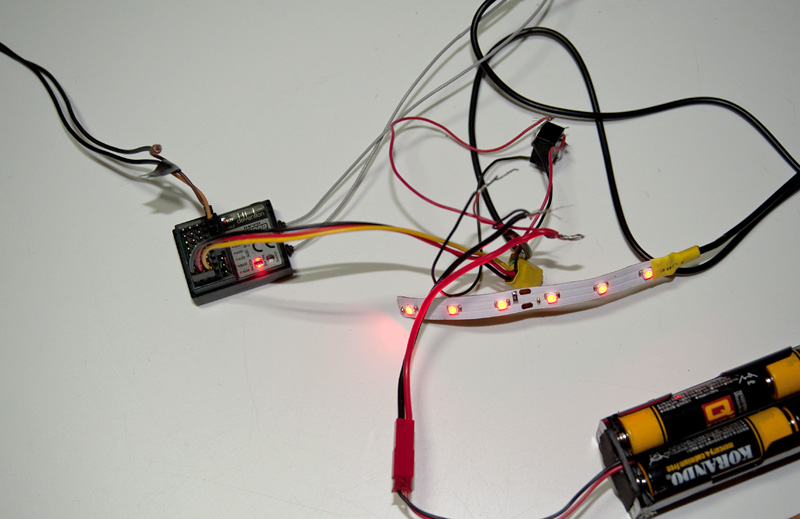

릴레이를 연결해서 송수신시 작동이 잘되는지 실험을 해보고 이상이 없으면 막대본드? 를 이용해서 전선 등을 정리한다

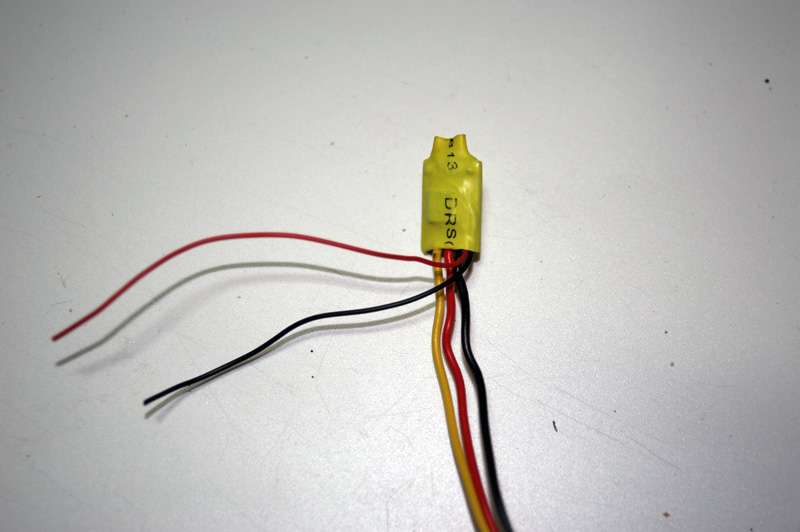

수축튜뷰를 이용해 한번더 마무리를 한다
판매하는 상품이 없어서 원하는 형태로 간단히 개조해 보는 송수신기 2채널로 작동하는 무선 전자스위치...
즐거운 시간 되세요!...
-
