팬텀4용 드랍장치가 필요해서 찾아보았는데 지금은 단종이되고 없어서

매빅용 으로 나온 드랍장치를 이용해서 개조를 해본다

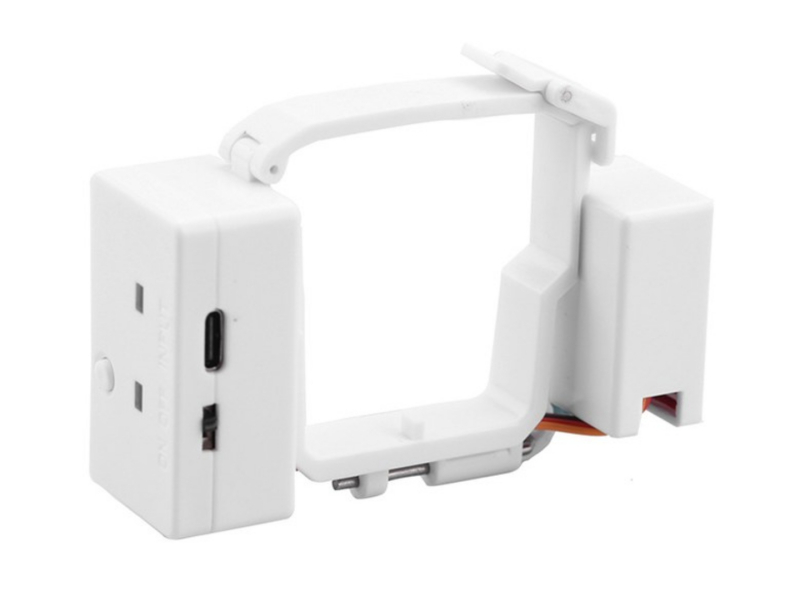

매빅용 드랍

색상이나 디자인은 약간씩 다른것도 많은데 기능은 같다



팬텀의 짐벌하고 하방센서만 방해받지 안게 잘라서  다시 배치해 준다

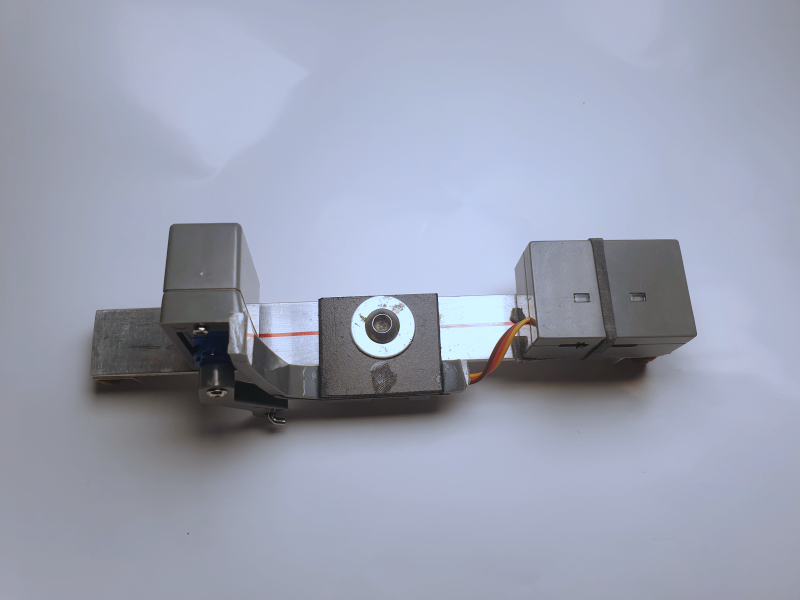

팬텀의 랜딩발 폭에 맞추어서 만든 금속판에 붙였는데

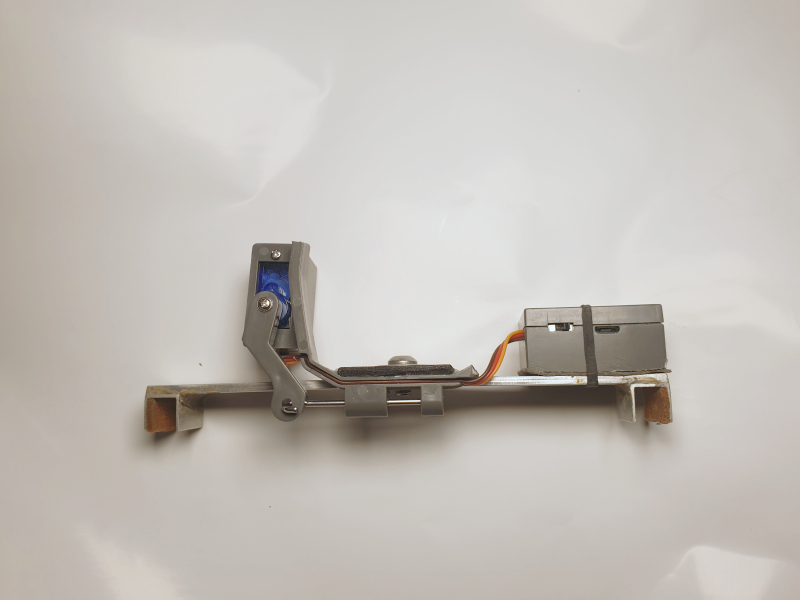

왼쪽이 서보모터 오른쪽은 배터리하고 모터컨트롤러.



매빅용 드랍만 멀리서 오는라 시간이 좀 걸렸고

나머지는 집에 굴러다니는 것을 이용 했다

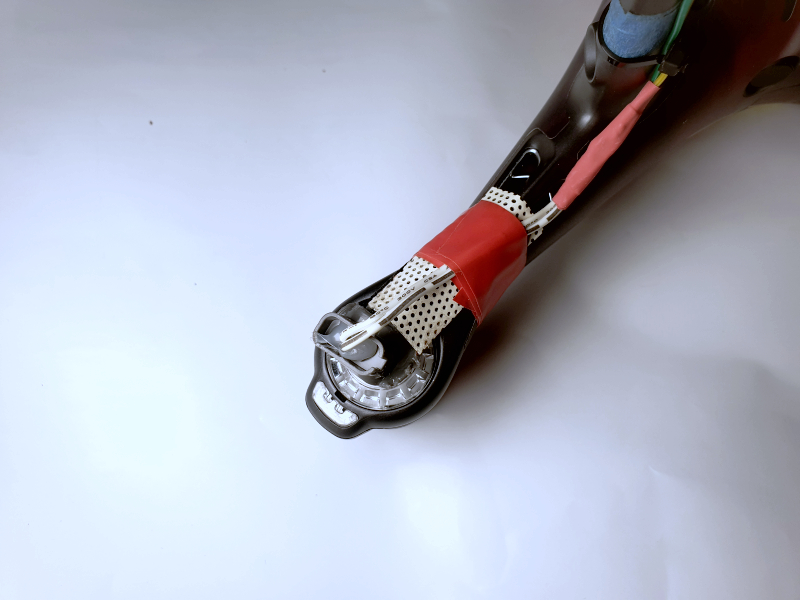

광센서는 필요없는 부분은 잘라내고 선을 연장해서 간단하게 부착해준다

조종기에서 팬텀의 앞쪽led를 켜면 빛 신호를 받아 작동을한다



팬텀이 채널하나를 별도로 사용할수있게 해주었으면

서보하나 부착해서 쉽게  했을턴데 어렵게 하는것 같다

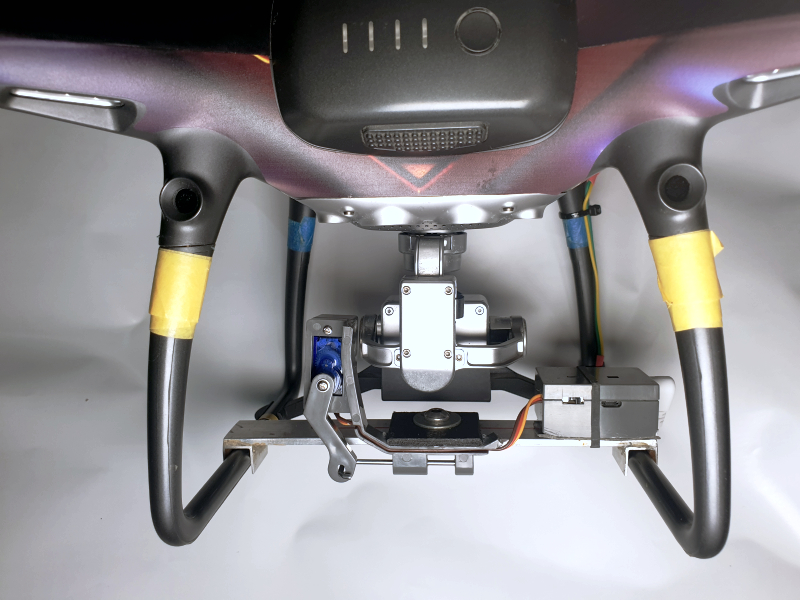

탈부착이 가능하게 했는데 팬텀 하방센서만 가리지안게 부착해주면 이방법이 쉽게 할수있는것 같다
